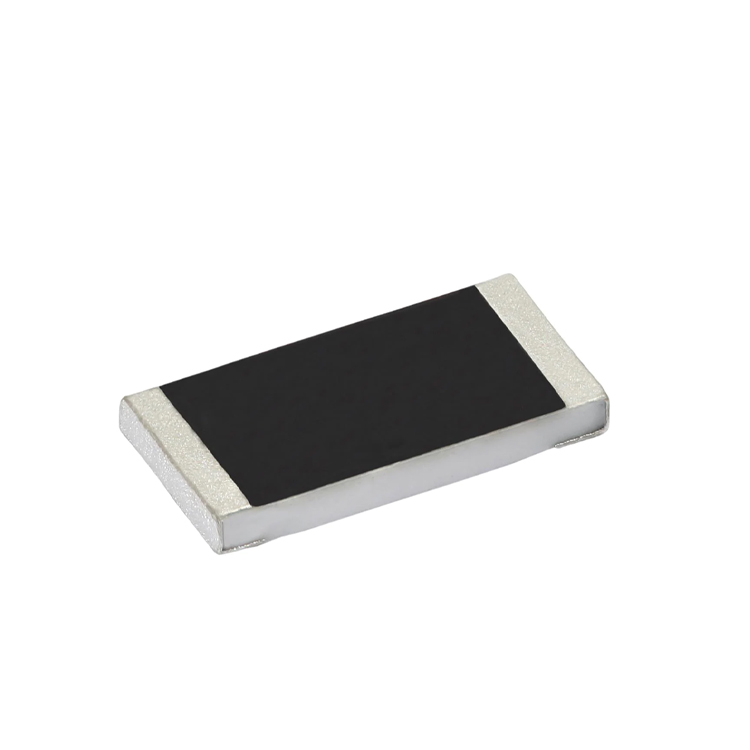

?储能低温漂精密贴片电阻1206 10MΩ ±0.1% ±10ppm/℃ 薄膜电阻
?
| 项目 | 规格详情 |
| ??品牌 | PAGOODA |
| 物料名称 | 贴片电阻 |
| ?封装尺寸 | ?1206（3.2 mm × 1.6mm?）???
|
电阻类型 | 薄膜电阻 |
标称阻值?
| ?10MΩ? |
容量精度??
| ±0.1%?
|
功率?
| 250mW |
工作温度范围?
| -55℃~+155℃ ?
|
?
?
- 专为储能电池管理系统（BMS）高压分压、储能变流器（PCS）精密采样电路设计，作为核心信号检测元件，可精准转换高压信号为可采集低压信号，保障储能系统电压监测与控制的精准性，避免因参数漂移导致的 SOC 估算误差；?
- 采用高纯度 NiCr 合金薄膜工艺 + 激光修调技术，基于 96% 高导热氧化铝基板，搭配抗硫化钝化涂层，工作温度范围 -55℃~+155℃，覆盖户外储能极端高低温工况，阻值随温度变化仅 ±10ppm/℃，长期稳定性（1000h/125℃）阻值漂移≤±0.05%；?
- 1206 标准封装（3.2×1.6×0.55mm），兼顾高功率密度与散热性能，适配储能 PCB 高密度集成布局，兼容全自动贴片与回流焊工艺，满足储能设备批量生产效率需求；?
- 500V DC 额定耐压，留足 1000V/1500V 储能系统低压侧分压安全余量，10MΩ 精准阻值搭配 ±0.1%（B 级）精度，完美匹配高压分压回路的比例精度要求，低电压系数（VCR≤±0.01%/100V）确�？淼缪狗段虏问榷ǎ�?
- 绝缘电阻＞10^12Ω（500V/25℃），低泄漏电流与低噪声特性（电流噪声＜5μVrms），多颗串联使用时参数一致性优异，避免信号干扰，提升储能控制电路的可靠性与响应速度。?
使用场景?

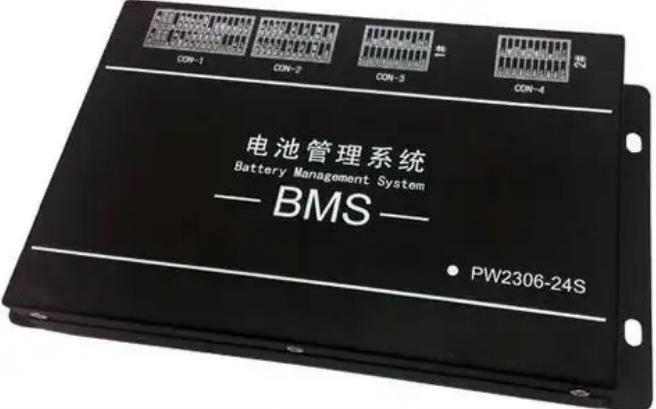

专为储能电池管理系统（BMS）的高压分压、绝缘监测（IMD）电路设计，核心用于采集 1000V/1500V 储能电池包母线电压、单体串联电压信号，为 ADC 采样�？樘峁┪榷ň嫉牟慰夹藕牛Ｕ� SOC（State of Charge）估算精度误差≤3%；同时可适配储能变流器（PCS）辅助供电电路分压、光伏逆变器 MPPT 控制器采样、高压箱电压监测等场景，尤其适合对精度、温漂、稳定性要求严苛的储能精密控制回路，是高可靠性储能系统实现精准监测与安全防护的核心元器件。
?
产品优势?
超低温漂特性适配户外储能 -30℃~+85℃实际工作环境，-55℃低温无阻值骤升、155℃高温无性能衰减，彻底解决传统电阻因温度波动导致的采样误差问题，保障全工况下的信号精度；?
抗硫化钝化涂层 + 合金薄膜工艺，通过 105℃/1750H 抗硫测试，在户外潮湿、多尘、含硫环境中无硫化失效风险，使用寿命较普通电阻提升 3-5 倍，适配储能集装箱长期运行需求；?
500V 高压耐受与 ±0.1% 高精度的组合，满足储能高压分压回路的安全与精度双重要求，低电压系数设计确保不同负载电压下分压比例稳定，避免控制单元误判；?
2512 封装具备 2W 额定功率，功率密度较同尺寸厚膜电阻提升 40%，散热性能优异，可承受储能电路短期功率波动，无需额外散热结构，适配紧凑化设计需求；?
符合 AEC-Q200 车规级可靠性标准，通过温度循环、湿热负载、机械振动等严苛测试，抗冲击、抗振动性能优异，适配储能设备运输与户外安装的复杂工况，失效率低于 0.001%。?
RAYBET优势?
深耕储能光伏领域精密元器件供应，可根据储能系统电压等级（1000V/1500V）、分压比例需求，定制阻值（1MΩ~100MΩ）、精度（±0.01%~±1%）、温漂（±5ppm~±25ppm/℃）及封装规格，满足个性化设计需求；?
全流程严苛质检：每批次产品需通过温度循环测试（-55℃~+155℃）、高压老化测试（500V DC×1000h）、抗硫化测试与振动测试，关键参数 100% 全检，确保适配储能设备 5-10 年长期运行需求；?
常规型号现货储备，编带批量包装（500pcs / 卷），储能客户订单可 48 小时内发货，兼容自动化生产线，保障生产连续性；?
免费提供样品测试与技术支持，协助客户验证电阻在 BMS 分压、绝缘监测电路中的适配性，提供分压回路匹配计算、串联 / 并联选型方案，降低采购试错成本与设计周期。
