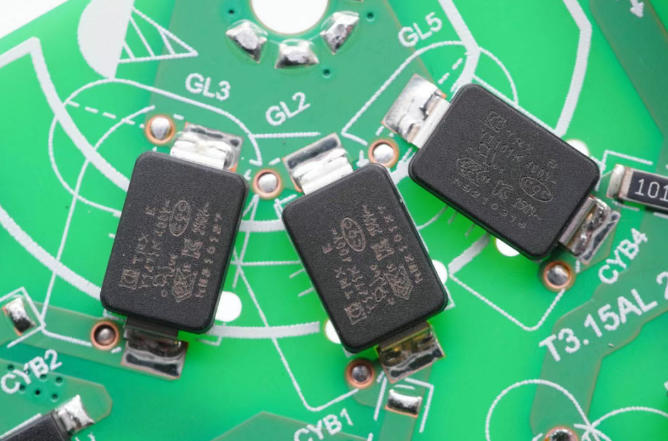

储能安规Y电容 Y1101K 100pF Y5P AC400V 贴片Y1电容
?
| 项目 | 规格详情 |
| ??品牌 | PAGOODA |
| 物料名称 | 安规电容 |
| ?封装尺寸 | 7.8×5.4×2.38mm??
|
介质材质 | Y5P |
容值?
| 100pF |
精度?
| ±10%?
|
工作电压(AC)?
| 400V |
工作温度范围?
| -40℃~+125℃?
|
???
- ?
- 专为 1000V 储能系统母线对地（PE）、储能变流器（PCS）原副边隔离电路设计，作为共模干扰抑制核心元件，可高效滤除高频电磁噪声（EMI），同时提供加强绝缘保护，防止故障时高压传导引发触电风险，保障储能设备电磁兼容（EMC）合规性；?
- 采用高介电系数陶瓷介质（Y5P 特性）+ 阻燃环氧树脂封装，符合 IEC 60384-14 安规标准，工作温度范围 -25℃~+85℃，覆盖户外储能常规高低温工况，容量随温度变化仅 ±10%，介电损耗（tanδ）≤2.5%（25℃/1kHz），长期稳定性优异；?
- 标准插件封装（本体直径 φ7.8mm× 厚度 4.5mm，引脚间距 2.38mm），引线直径 0.55mm，适配储能 PCB 板爬电距离要求（≥8mm），兼容波峰焊与手工焊接工艺，满足批量生产与售后维护需求；?
- 400V AC 额定电压，峰值脉冲耐压达 8kV AC（10/1000μs），通过 4000V AC/60s 耐压测试，留足 1000V 储能系统电压安全余量，100pF（101K）容值精准匹配共模滤波需求，漏电流≤0.1mA（25℃/400V AC），符合 Class I 设备安全标准；?
- 阻值精度 ±10%（K 级），绝缘电阻≥10000MΩ（500V DC/1min），无极性设计适配交流回路，多颗并联使用时参数一致性高，避免干扰信号叠加，提升储能系统运行可靠性。?
使用场景?

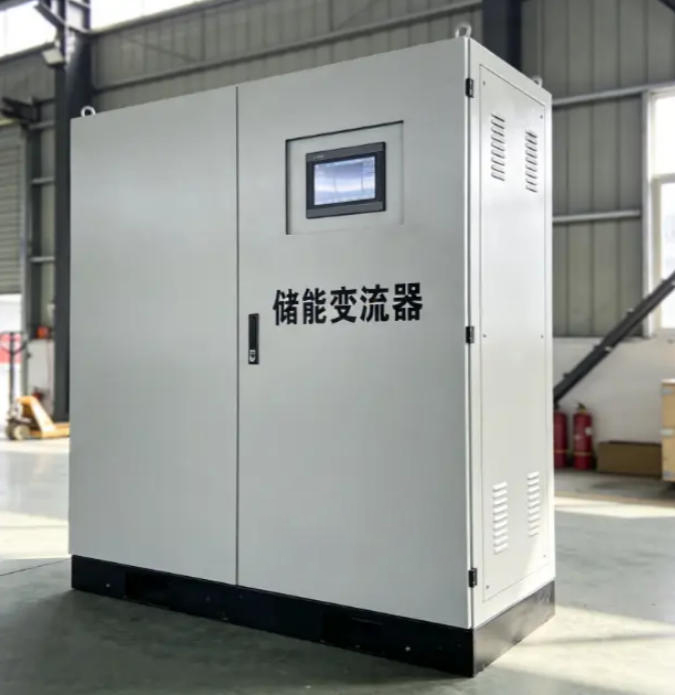

专为 1000V 储能变流器（PCS）原副边隔离、储能高压箱母线对地（PE）共模滤波电路设计，核心用于抑制电网与储能�？橹涞母咂档绱鸥扇牛弊瓒细哐共嘤氲脱箍刂苹芈返牡缌鞔迹；げ僮魅嗽庇肷璞赴踩淮送饪墒逝涔夥姹淦鞲ㄖ缭绰瞬�、储能电池管理系统（BMS）绝缘监测回路、充电桩功率�？楦衾氲瘸【埃绕涫屎隙跃档燃丁⒙┑缌�、EMC 性能要求严苛的户外储能、工商业储能电站，是储能设备通过安规认证（UL/ENEC/CQC）的核心元器件。?
产品优势?
宽温特性完美适配户外储能 -30℃~+85℃实际工作环境，-25℃低温无容量骤降、85℃高温无介电击穿风险，无需额外温控措施即可稳定运行；?
Y1 级加强绝缘设计 + 阻燃封装，失效模式为开路，无燃爆风险，通过 UL 94 V-0 阻燃认证，满足储能设备高安全防护等级要求，杜绝触电与火灾隐患；?
400V AC 额定电压与 8kV 脉冲耐压的强组合，可抵御储能系统启停过程中的瞬时浪涌冲击，绝缘电阻超 10GΩ，长期通电无漏电损耗，提升系统能量转换效率；?
紧凑插件封装机械强度高，抗振动、抗冲击性能优异，通过 10-500Hz 振动测试，适配储能设备运输、户外安装及长期运行的严苛工况，使用寿命较普通陶瓷电容提升 3-5 倍；?
全面符合 IEC 60384-14、UL 60384、CQC 等国际国内安规标准，无需额外认证即可助力储能设备通过 EMC 测试，降低产品合规成本。?
RAYBET优势?
深耕储能光伏领域安规元器件供应，可根据储能系统电压（400V/1000V/1500V）、EMC 滤波需求，定制容值（10pF~4700pF）、电压（250V AC~500V AC）、引脚间距（10mm/15mm）及温度特性（Y5P/Y5U/X7R），满足个性化设计需求；?
全流程严苛质检：每批次产品需通过温度循环测试（-25℃~+85℃）、耐压测试（4000V AC/60s）、漏电流测试与振动测试，关键参数 100% 全检，确保适配储能设备 5-10 年长期运行需求；?
常规型号现货储备，散装 / 编带包装可�。�1000pcs / 包），储能客户订单可 48 小时内发货，保障生产线连续生产；?
免费提供样品测试与技术支持，协助客户验证电容在共模滤波、绝缘隔离电路中的适配性，提供 EMC 优化方案与安规认证技术指导，降低采购试错成本与设计周期。?
