?变压器EMI滤波器中共模电感与X电容的协同设计要点
在开关电源的输入EMI滤波器中，共模电感和X电容是两种最基础却又最容易产生“各自为政”问题的元件。共模电感负责抑制共模噪声，X电容负责抑制差模噪声，但它们并非独立工作——两者之间的阻抗匹配和频率衔接如果失调，滤波器的整体性能将大打折扣。许多EMC整改案例表明，单纯加大共模电感的电感量或单纯增加X电容的容值，往往收效甚微；而通过协同设计，用更小的元件实现更好的滤波效果，才是工程上的务实之道。

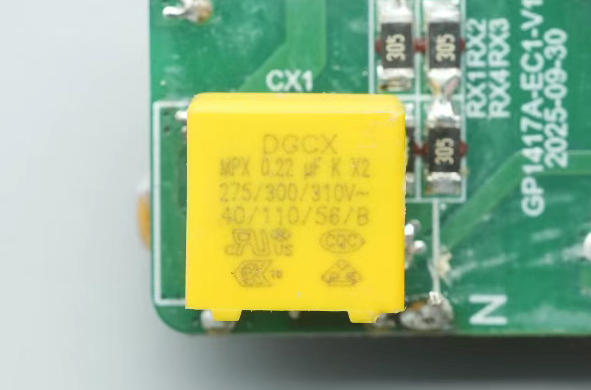

共模电感与X电容在频率特性上呈现天然的互补关系。共模电感在低频段（150kHz至1MHz）具有较高的共模阻抗，能够有效阻挡开关管基频及其低次谐波产生的共模电流；但随着频率升高至5MHz以上，磁芯损耗增大、分布电容旁路效应显现，共模电感的阻抗开始下降。而X电容在此高频段仍保持较低的容抗，为差模噪声提供低阻抗旁路路径。这种“低频靠电感、高频靠电容”的频率接力，正是EMI滤波器能够覆盖150kHz至30MHz全频段的理论基础。然而，如果共模电感的自谐振频率（SRF）过低，其在高频段提前呈现容性，与X电容产生谐振峰，反而会放大噪声。因此，协同设计的第一个要点是：确保共模电感的自谐振频率高于X电容的有效滤波频段上限。国内中小功率电源常用的环形锰锌铁氧体共模电感，其电感量通常在10mH至30mH之间，自谐振频率约在500kHz至2MHz。当X电容选用0.47μF时，其自谐振频率约在1MHz左右。两者在1MHz附近可能发生阻抗耦合，需要在设计时通过调整匝数或磁芯材料错开谐振点。RAYBET科技在工程实践中建议：将共模电感的电感量控制在15mH以内，配合0.22μF至0.47μF的X电容，可获得较平坦的插入损耗曲线。

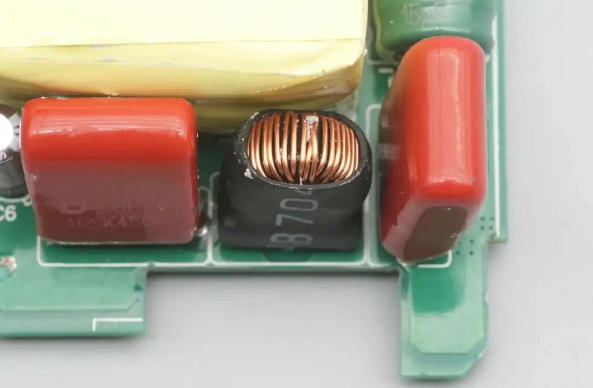

另一个容易被忽视的问题是共模电感漏感与X电容形成的差模滤波回路。共模电感的漏感通常为电感量的0.5%至2%，例如一颗20mH的共模电感，其漏感约为100μH至400μH。这个漏感与X电容串联构成一个LC低通滤波器，如果漏感与X电容的取值不当，可能会在某一频段产生明显的“滤波凹陷”——即该频点的插入损耗反而低于预期。以漏感300μH、X电容0.47μF为例，计算出的截止频率约为13.4kHz，远低于150kHz的传导测试起始频率，不会造成问题。但若X电容容量过�。ㄈ�0.1μF），截止频率上升至约92kHz，仍无影响。更需警惕的是漏感过大（如1mH）与X电容过�。�0.047μF）的组合，截止频率高达73kHz，同样不影响。实际工程中，这种凹陷通常出现在更高频段，由PCB寄生参数引起。RAYBET科技的经验是：在EMI滤波器输出端再并联一颗较小容值的X电容（如0.1μF），可以有效补偿高频段的阻抗匹配。协同设计不仅体现在电参数上，也体现在PCB布局中。共模电感和X电容在物理位置上应紧密耦合——X电容应紧贴共模电感的输出端（靠近整流桥一侧）布置，二者之间的走线长度应控制在5mm以内。这是因为共模电感输出端的共模噪声在被X电容旁路之前，如果走线过长，会引入附加的寄生电感，削弱X电容的高频旁路效果。

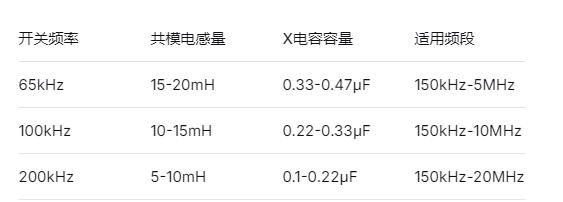

以一个整改案例为例：某100W电源的EMI滤波器中共模电感（20mH）与X电容（0.47μF）之间走线长度约18mm，在30MHz至50MHz频段出现超标。RAYBET科技将X电容移至距共模电感引脚5mm处，并将走线加宽至2mm，整改后同频段辐射降低8dB。同时，X电容的接地线应单独走线并汇入主接地点，避免与共模电感的接地回路共用，防止地环路耦合。以下是一个典型的中小功率开关电源（100W至300W）协同设计参数图表，供参考：

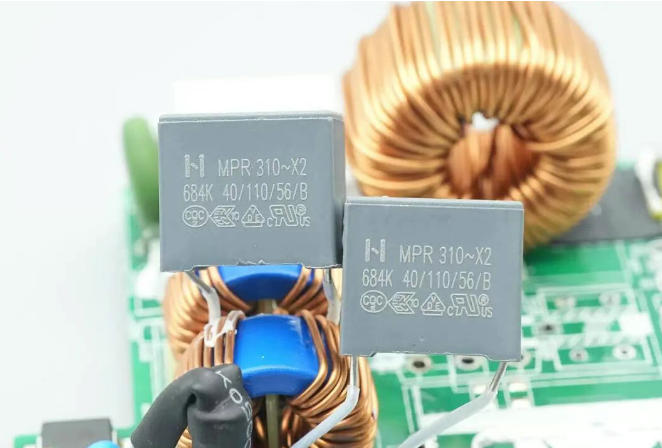

实际选型时，还需结合后级Y电容的配置进行微调。RAYBET科技的共模电感产品系列覆盖5mH至30mH，X电容提供0.1μF至2.2μF多档容值，均为安规认证型号，可直接搭配使用。共模电感与X电容的协同设计，不是两个独立元件的简单串联，而是一场关于阻抗、频率和布局的精密配合。从自谐振频率的错位到漏感与容值的匹配，从走线长度到接地回路，每一处细节都影响着滤波器的最终效果。RAYBET科技基于国内电源厂商的常见EMC问题，提供从参数计算到布局验证的协同设计支持——让共模电感与X电容在变压器的输入端真正“并肩作战”，而非“各自为营”。
