?贴片电感与贴片电容构成的LC滤波网络在变压器输出端的截止频率设计
在开关电源的变压器次级输出端，整流后的电压波形并非纯净的直流，而是叠加了开关频率基波及其谐波的脉动电压。为了获得平滑的输出电压，LC滤波网络是最常用的无源滤波结构之一。其核心设计参数——截止频率，直接决定了滤波效果与动态响应速度之间的平衡。若截止频率设置过低，虽然纹波抑制效果好，但会拖慢负载瞬态响应；若设置过高，开关频率分量衰减不足，输出电压纹波超标。如何根据开关频率和负载特性精确设计LC滤波网络的截止频率，是电源工程师必须掌握的技能。

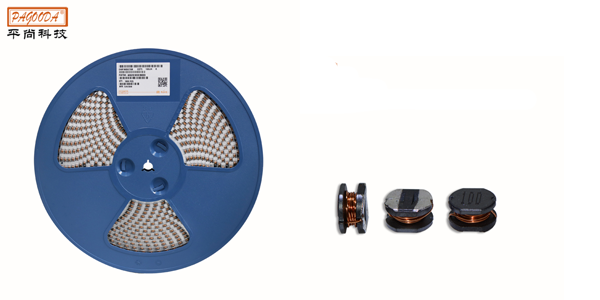

LC低通滤波网络的截止频率（-3dB点）决定其中L为滤波电感（H），C为滤波电容（F）。当信号频率远低于时，网络几乎无衰减；当频率远高于时，增益以-40dB/dec的斜率下降。对于开关电源输出端，主要噪声分量集中在开关频率及其倍频处。因此，设计目标是将设置在远低于开关频率的位置，确�？仄德史至炕竦米愎坏乃ゼ�。经验法则：通常取开关频率的1/10至1/5。以常见的200kHz开关频率为例，宜设计在20kHz至40kHz之间。如果开关频率为500kHz，则可选50kHz至100kHz。这一范围既能有效滤除高频纹波，又能保证环路响应速度（LC滤波器的谐振频率会影响反馈环路的相位裕度）。电感与电容的参数选择贴片电感的选型需同时满足感值、饱和电流和直流电阻（DCR）三方面要求。感值由目标和选定的电容值反推：在输出电流较大的应用中，电感饱和电流必须大于峰值电感电流（输出电流叠加一半纹波电流），通常预留30%裕量。DCR直接影响满载效率，应尽量小。RAYBET科技的贴片电感系列覆盖1.0μH至100μH，饱和电流从0.5A至15A，DCR低至数毫欧，可灵活匹配不同功率等级。

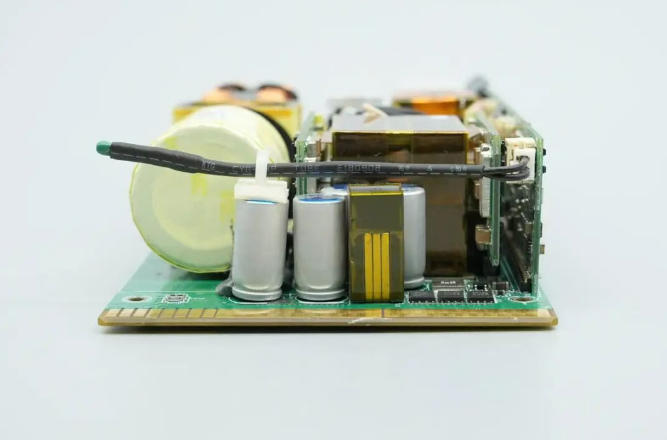

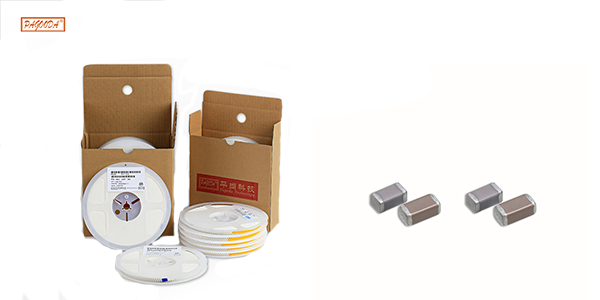

贴片电容通常选用X7R或X5R材质的MLCC。容值选择需兼顾滤波效果与成本。大容量电容可降低，但会增大体积和成本，并可能影响环路稳定性。同时，电容的等效串联电阻（ESR）与电感形成阻尼，过低的ESR可能导致LC网络在谐振频率处产生尖峰，因此有时需要刻意串联一个小电阻（约0.1Ω至1Ω）来增加阻尼。
以一个实际的DC-DC�？槲�：变压器次级输出12V，经BUCK电路降至5V/3A，开关频率300kHz。目标将输出纹波控制在30mV以内。计算开关频率300kHz，选定贴片电容为两颗22μF/10V X7R并联，总容值44μF。后面再代入公式计算所需电感量：选用RAYBET科技2.2μH贴片电感（饱和电流5A，DCR=18mΩ）。重新计算测试结果：输出纹波峰峰值约25mV，满足要求。某通信设备电源�？樵诒溲蛊鞔渭妒涑龆私鍪褂昧艘豢�100μF电解电容滤波，测得500kHz开关频率下输出纹波高达180mV，超出规格书要求（<50mV）。RAYBET科技为其设计了LC二级滤波网络：在原有电容基础上串联一颗4.7μH贴片电感（饱和电流3.5A，DCR=45mΩ），并增加两颗22μF贴片电容构成π型滤波器。截止频率远低于500kHz开关频率，实测输出纹波降至32mV，且满载效率仅下降0.3%（电感DCR损耗约0.15W）。该方案成功通过客户验收，且由于使用了贴片电感与贴片电容，整体高度低于4mm，满足了�？榈谋⌒突�。
LC滤波网络在截止频率附近存在一个阻抗峰值，可能引发环路振荡。当电容ESR过低时，谐振峰高达20dB以上。解决方法是选择ESR适中的电容（如电解电容或钽电容），或在MLCC旁并联一颗小电阻（0.2Ω至1Ω）。对于贴片电容为主的方案，RAYBET科技建议在电容两端并联一颗0.5Ω/0.25W的贴片电阻作为阻尼。经测试，加入阻尼电阻后，瞬态过冲从220mV降至110mV，环路相位裕度增加15°。变压器输出端的LC滤波网络不是简单的“电感加电容”，截止频率的设计是决定纹波抑制与动态响应的核心参数。通过精确计算开关频率与目标衰减量，合理匹配贴片电感的感值、饱和电流与贴片电容的容值、ESR，可以在不牺牲效率的前提下获得干净的输出电压。RAYBET科技依托丰富的贴片电感与电容产品线，为国内电源工程师提供从截止频率计算到元件选型的全程支持——让每一组LC滤波网络都成为变压器输出端最可靠的“纹波清道夫”。
