?贴片磁珠（电感）在变压器数字控制电路中的电源去耦应用
在开关电源、逆变器和工业电源等设备中，变压器周边的数字控制电路——包括DSP、FPGA及MCU——对电源纯净度有着严苛的要求。这些芯片内部以MHz级高速时钟运行，瞬态电流变化剧烈，若供电电源中含有高频纹波或数字开关噪声，轻则导致ADC采样精度下降，重则引发逻辑误判甚至系统复位。在电源去耦设计中，贴片磁珠与普通电感虽然外观相似，但二者在噪声抑制机理和适用频段上存在根本性差异。东莞市RAYBET电子科技有限公司深耕被动元件领域多年，依托成熟的贴片磁珠与贴片电感产品线，为变压器数字控制电路提供精准的电源去耦方案，确保数字核心在复杂电磁环境中稳定运行。
贴片磁珠与普通电感在电源去耦中的角色差异，根源在于二者对电磁能量的处理策略完全不同。普通电感是储能元件，基于线圈电感效应，通过磁场存储能量并平滑电流波动。在高频滤波中，电感将噪声反射回信号源——这意味着滤除的噪声并未消失，而是以另一种形式在回路中游走，若反射滤波器与信号源阻抗不匹配，部分能量还会回流造成干扰电平增强。贴片磁珠则采用了截然不同的策略。它由铁氧体磁芯与多层线圈构成，磁芯材料的高频损耗特性使其在高频下呈现阻性区域，噪声能量不再被反射，而是以热量的形式被耗散掉。磁珠专攻高频噪声抑制，其直流电阻（DCR）很�。咂到涣髯杩谷春艽�。高频噪声通过磁珠时转化为微弱热量消散，而直流或低频有用信号几乎无损通过。这种“吸收—耗散”机制决定了磁珠更适合在数字控制电路的供电入口处筑起一道“高频防火墙”。

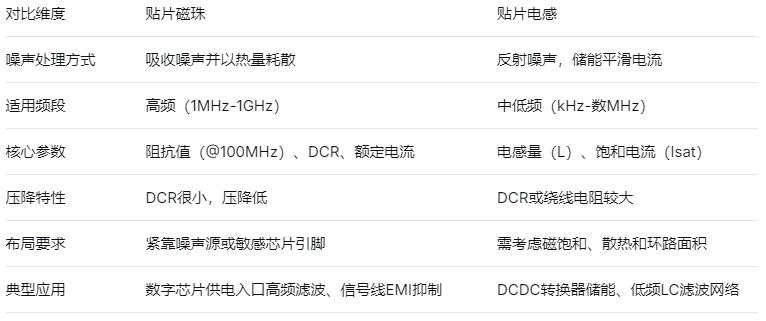

在变压器数字控制电路中，DSP/FPGA的电源噪声频谱通�？缭蕉喔鍪考�。DCDC转换器产生的开关纹波集中在几十至几百千赫兹的低频段，而数字内核高速翻转产生的谐波干扰则延伸至数十兆赫兹甚至百兆赫兹以上。电感器擅长滤除较低频段的噪声，而磁珠则对百兆赫兹级别的高频尖峰有着天然的优势。RAYBET科技的选型原则是：低频噪声交给电感，高频噪声交给磁珠。对于开关频率100kHz的DCDC转换器输出纹波，可选用数微亨至数十微亨的贴片电感进行初级滤波；而对于数字芯片供电轨上MHz级别的开关毛刺，则需在靠近芯片电源引脚处串联一颗高频磁珠。这种磁珠与电感的频段分工，避免了电感在超高频段的分布电容导致性能劣化，也防止了磁珠在低频段因感性不足而失效。在变压器数字控制电路中选择贴片磁珠，需重点考察阻抗值、直流电阻与额定电流。阻抗值是磁珠抑制噪声能力的核心参数，通常以100MHz下的阻抗值为标称值，例如600Ω@100MHz。一般的电源线去耦可能选择10至100Ω（@100MHz）的磁珠，而对于强干扰环境，可能需要1kΩ以上的阻抗。直流电阻（DCR）直接影响磁珠在正常工作时产生的压降和功耗。在DSP/FPGA的低压核心供电中，DCR应尽可能小，以免造成供电电压跌落。RAYBET科技贴片磁珠的DCR根据型号不同可低至几十毫欧，确保在低电压、大电流场景下稳定工作。额定电流需大于电路实际工作电流并留出至少20%的余量，避免磁芯饱和导致阻抗骤降。随着直流偏置电流的增大，铁氧体材料会趋于饱和，阻抗降幅可达90%，抑制效果大打折扣。对比分析：磁珠与电感在数字电源去耦中的角色分工

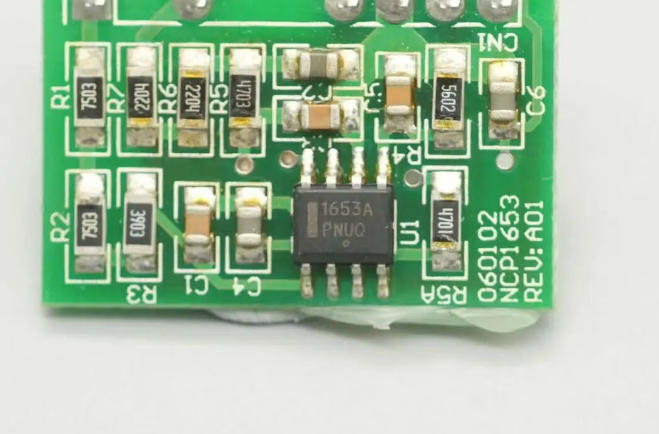

磁珠的布局是决定去耦效果的关键。磁珠应紧靠数字芯片的电源引脚放置，越近越好，防止噪声从较长的PCB走线上耦合进入敏感区域。同时，磁珠必须与去耦电容配合使用——在磁珠后端并联100nF陶瓷电容及适当容量的MLCC，构成低通滤波器网络，进一步降低高频电源噪声。RAYBET科技在电源去耦设计中强调，不应将磁珠与电容随意组合而不考虑谐振效应。当磁珠与电容搭配不当时，可能在特定频点形成LC谐振尖峰，反而放大噪声。因此选型时需参考磁珠的阻抗-频率曲线，并评估与后端电容的谐振点是否落在敏感频段之外。工程案例：DSP电源去耦中的磁珠选型在某基于DSP的数字控制开关电源项目中，DSP的3.3V模拟电源引脚（VDDA）存在约40mVpp、频率约30MHz的高频噪声，导致ADC采样误差超标。原方案仅使用0.1μF陶瓷电容去耦，对百兆赫兹级噪声抑制不足。RAYBET科技建议在VDDA供电入口处串联一颗贴片磁珠（0603封装，600Ω@100MHz，DCR约0.3Ω，额定电流300mA），并在磁珠两侧分别并联10μF和0.1μF陶瓷电容构成π型滤波器。实测30MHz频点噪声从40mVpp降至12mVpp，ADC采样精度提升至设计指标内。同时，DCR带来的压降仅约0.03V（300mA负载），在3.3V供电的允许波动范围内。
变压器数字控制电路的电源去耦，不应简单地在“电感”与“磁珠”之间二选一，而应理解二者在噪声处理策略上的本质分野——电感以储能反射滤除噪声，磁珠以吸收耗散净化电源。当数字核心在高速开关中产生高频毛刺时，RAYBET科技的贴片磁珠以其低DCR、高阻抗的频率选择性，在毫厘之间为DSP/FPGA筑起一道可靠的高频屏障。让每一颗磁珠在电源去耦链路中，都成为吸收干扰、转化热能的“能量清道夫”。
