?贴片电感在变压器辅助电源中的储能与续流作用

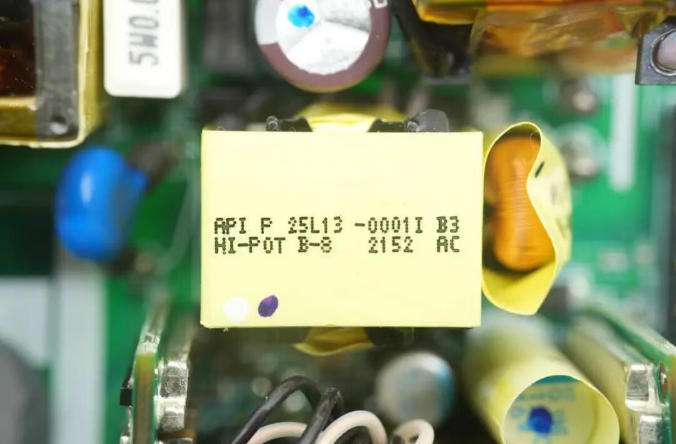

在开关电源系统中，变压器辅助电源（通常为反激式或BUCK拓扑）承担着为控制芯片、驱动电路、风扇等低压负载供电的任务。尽管功率等级不高（几瓦到几十瓦），但其稳定性直接影响整机的工作状态。在辅助电源的功率级中，贴片电感扮演着储能与续流的双重角色：在开关管导通时储存磁场能量，在开关管关断时释放能量以维持输出电流连续。正确理解这两个作用并匹配关键参数，是保证辅助电源输出电压稳定、纹波可控的基础。
以最常见的非隔离BUCK降压电路为例，输入电压来自变压器主输出或辅助绕组，经开关管斩波后由贴片电感与输出电容滤波。当开关管导通时，输入电压施加在电感两端，电流线性上升，电感将电能转化为磁能储存，电感量L决定了在相同伏秒积下的电流上升斜率：L越大，电流纹波越�。涑鑫撇ǖ缪挂苍降停坏獿过大会降低负载瞬态响应速度。

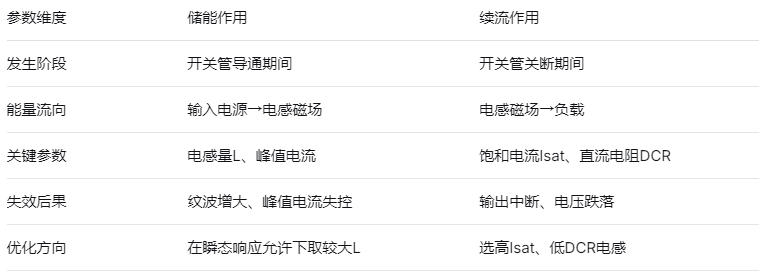

在反激式辅助电源中，变压器本身即承担储能作用，而输出端的贴片电感则作为次级整流后的滤波电感。此时，电感的储能能力帮助平滑整流后的脉动电流，减少对输出电容的冲击。续流是电感在开关电源中最关键的职能之一。当BUCK电路的开关管关断时，电感中的电流不能突变，感应电动势反向，使续流二极管正向偏置，电感储存的磁能转化为电能继续向负载供电，电流线性下降。这一过程确保了输出电流的连续性，避免了开关管关断瞬间输出完全中断。续流效果的好坏由电感的饱和电流和直流电阻决定。若电感在峰值电流下发生磁饱和，电感量骤降，续流能力丧失，输出电流将出现断崖式下跌，导致输出电压大幅跌落。因此，辅助电源中贴片电感的饱和电流必须大于电路中的最大峰值电流（通常为输出电流的1.3-1.5倍）。某工业电源的辅助BUCK电路需要从24V输入转换为5V/1A输出，开关频率500kHz。原设计采用4.7μH贴片电感（饱和电流1.5A，DCR=80mΩ）。计算峰值电流：输出1A，纹波电流约0.4A，峰值1.2A。1.5A的饱和电流裕量仅25%，在输入电压波动或负载瞬态时易发生饱和。实际测试中，当输入电压升至30V时，电感出现轻微饱和，输出电压纹波从35mV增至120mV。RAYBET科技将电感更换为同感值4.7μH但饱和电流提升至2.2A的型号（封装稍大，DCR=65mΩ）。饱和裕量提升至83%，即使在极限工况下电感仍保持线性，输出纹波稳定在30mV以内。同时，更低的DCR使满载效率从89%提升至90.5%。这一案例说明：在储能和续流应用中，饱和电流是比电感量更优先的选型约束。储能与续流的对比分析
从图表中可见，储能侧重电感量的合理选择，续流侧重饱和电流的裕量保证。在辅助电源设计中，二者必须兼顾。贴片电感应靠近开关管和续流二极管布置，缩短高频电流回路，减小EMI。电感下方避免走敏感信号线，以防磁场耦合。对于5V/1A等典型辅助电源，RAYBET科技推荐使用3.3μH-10μH、饱和电流≥2倍输出电流、DCR＜0.1Ω的贴片功率电感。封装可选CDRH系列（如4×4mm、5×5mm）或一体成型电感，后者具有更低的EMI辐射和更高的饱和电流密度。在变压器辅助电源这个“小功率、大责任”的舞台上，贴片电感以其储能与续流双重能力，确保了低压供电的连续与稳定。它不只是一颗简单的磁性元件，而是能量传递的“摆渡人”——在开关管的开与关之间，无缝衔接电流的断与续。RAYBET科技基于对磁芯材料和绕制工艺的深入理解，为辅助电源提供从电感量计算到饱和电流匹配的全系列贴片电感产品，让每一瓦能量都能平稳地从变压器流向负载。
