?变压器原边吸收电路中贴片电感的dv/dt抑制能力分析
在反激、正激等开关电源拓扑中，变压器原边绕组的漏感与功率开关管（MOSFET）的输出电容会在关断瞬间产生高频振荡，导致漏极电压尖峰和极高的电压变化率（dv/dt）。过高的dv/dt不仅加剧EMI辐射，还可能超过MOSFET的额定耐压，造成击穿损坏。传统的RCD吸收电路通过电容吸收尖峰能量，但电阻的功耗较大。近年来，在原边吸收电路中引入贴片电感，利用电感对电流变化率的抑制作用来间接缓解dv/dt，成为一种低损耗的工程方案。东莞市RAYBET电子科技有限公司深耕被动元件领域，提供多系列贴片电感产品，为变压器原边的dv/dt抑制提供可靠的元件选型与参数匹配支持。
dv/dt的物理根源与电感的干预机制变压器原边MOSFET关断时，初级电流被瞬间切断，漏感能量无处释放，迫使漏极电压迅速上升以满足能量守恒。dv/dt的大小与漏感值、关断电流和寄生电容呈正相关。贴片电感串联在吸收支路中时，其本质是利用电感电流不能突变的特性——当MOSFET关断瞬间，电感会维持原电流方向，为漏极电荷提供一条额外的泄放通路，从而减缓电压的上升速率。具体而言，在RCD吸收电路中，将贴片电感与吸收电容串联，形成一个LRC谐振吸收网络。当关断尖峰到来时，电感限制充电电流的上升率，使电容两端的电压平缓建立，进而使漏极电压波形的前沿斜率（dv/dt）得到有效抑制。相较于纯RCD方案，加入电感后，吸收回路从“电阻耗能”部分转向“电感缓冲”，在不显著增加功耗的前提下改善了波形陡峭度。贴片电感在dv/dt抑制中的性能由三个核心参数决定：电感量、饱和电流和自谐振频率。
电感量的选择需要在抑制效果与电路响应之间权衡。电感量越大，对电流变化率的限制越强，dv/dt抑制效果越明显。但过大的电感量会延长吸收时间，可能导致MOSFET在下一个周期开启前漏极电压尚未回零，增加硬开关损耗。在典型的小功率反激电源（输出功率30W-100W）中，RAYBET科技推荐的电感量范围为1μH至10μH。以4.7μH为例，实测可将原边dv/dt从约50V/ns降至25V/ns以内。饱和电流是必须优先满足的硬约束。吸收支路中的电感在关断瞬间会承受接近初级峰值的电流（通常为1A-5A）。若电感饱和，电感量骤降，抑制效果瞬间消失，dv/dt将反弹至危险水平。选型时，饱和电流应大于电路中可能出现的最大吸收电流，并留出50%以上的裕量。RAYBET科技的CDRH系列贴片功率电感（如6mm×6mm封装）可提供3A-8A的饱和电流，适配多数中小功率变压器原边。自谐振频率（SRF）决定了电感在高频dv/dt脉冲下的表现。关断尖峰的频谱宽度可达数十兆赫兹至百兆赫兹。若电感的SRF低于尖峰的主要频率成分，电感将呈现容性，失去抑制能力。一般要求电感的SRF高于关断尖峰频谱的5倍。RAYBET科技贴片电感的SRF根据电感量不同，从几兆赫兹到上百兆赫兹，选型时需对照规格书的阻抗-频率曲线。工程案例：反激电源原边dv/dt优化某30W反激电源（输入220VAC，输出12V/2.5A）在MOSFET关断时测得的漏极电压上升率高达65V/ns，导致30MHz-50MHz频段辐射超标。原吸收电路为典型的RCD（电阻47kΩ，电容1000pF）。RAYBET科技建议在RCD支路中串联一颗4.7μH贴片电感（CDRH4D18，饱和电流2.5A，SRF≈35MHz）。整改后，关断dv/dt降至28V/ns，30MHz-50MHz辐射降低9dB，顺利通过EMI测试。同时，吸收电阻的功耗从0.8W降至0.5W，效率提升0.6个百分点。电感本身的直流电阻（DCR）仅0.15Ω，对吸收效果的影响可以忽略。对比分析：纯RCD吸收与LRC吸收的差异

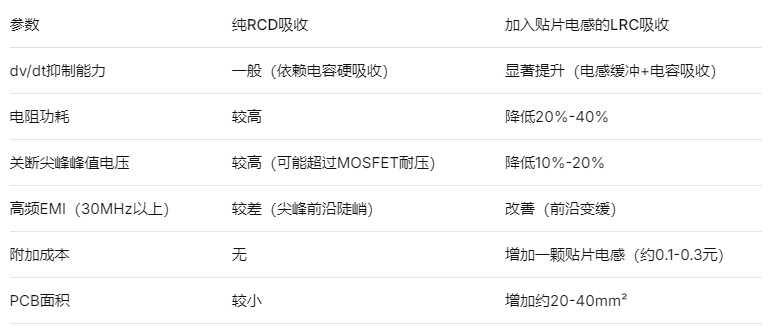

从对比可见，加入贴片电感虽增加少量成本，但在dv/dt抑制和EMI改善方面收益显著，尤其适用于对辐射发射有严格要求的设备。贴片电感应紧贴吸收电容和MOSFET漏极放置，走线尽量短而宽，以减小寄生电感对吸收路径的干扰。电感本体与变压器磁芯保持至少5mm距离，避免磁场耦合产生额外噪声。在多层板上，可在电感下方铺设接地铜箔作为屏蔽，减少对周边电路的辐射。
RAYBET科技提供多种封装（从0402到12×12mm）的贴片电感，涵盖1μH至100μH，饱和电流0.5A-15A，可满足从辅助电源到主功率变压器的不同dv/dt抑制需求。对于需要更高抑制能力的场景，可采用两颗电感串联的方式，但需注意总电感量不应超过10μH，以免影响开关管关断后的复位时间。
变压器原边的dv/dt抑制，本质上是在高频电压尖峰与开关损耗之间寻找平衡点。贴片电感以其对电流变化率的天然抑制作用，为吸收电路提供了一种低功耗、高效率的缓冲手段——它不是简单的“滤波”，而是通过物理惯性延缓电压攀升。RAYBET科技基于对电感磁芯材料与电路工作模式的深入理解，为国内电源工程师提供从参数计算到布局验证的全流程支持，让每一颗贴片电感在原边吸收回路中，都能成为抑制dv/dt、降低EMI的“柔性缓冲器”。
